Sondagem Elétrica Vertical em Luziânia: Resistividade com Dado de Campo

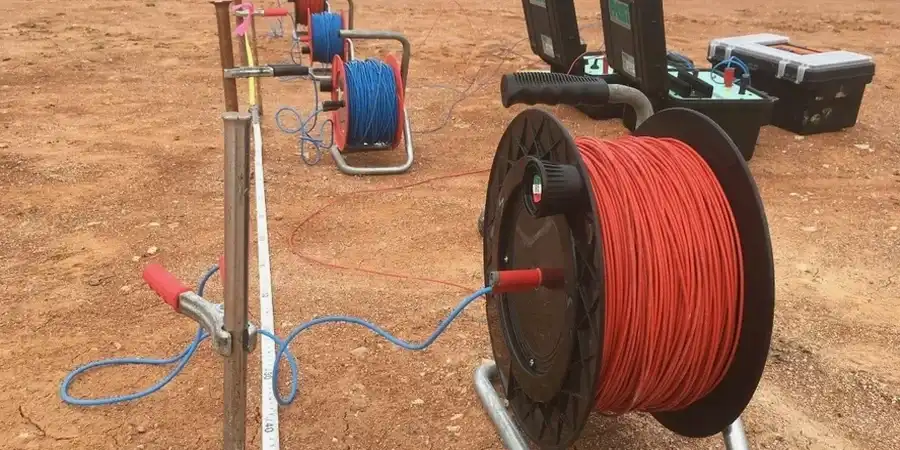

O solo laterítico de Luziânia, típico do Planalto Central Goiano, esconde variações de umidade e camadas de cascalho que só um perfil geoelétrico bem executado consegue revelar. A cidade, situada a aproximadamente 950 metros de altitude e com lençol freático profundo em boa parte da zona urbana, exige cuidado redobrado na medição da resistividade elétrica, porque a sazonalidade das chuvas altera significativamente os valores de campo. Nosso laboratório executa a Sondagem Elétrica Vertical com arranjo Schlumberger, injetando corrente contínua e lendo a diferença de potencial em múltiplas aberturas de eletrodos, o que permite modelar a estratificação do subsolo. O resultado interessa tanto a projetos de malha de aterramento quanto a estudos de fundação, e em Luziânia já aplicamos o método em terrenos desde a região central até os loteamentos próximos à BR-040. Para complementar a investigação em pontos onde a camada resistiva é muito rasa, muitas vezes associamos os dados com um ensaio CPT, que entrega a estratigrafia de forma contínua e ajuda a calibrar a inversão geoelétrica.

Em Luziânia, a variação sazonal de umidade nos latossolos pode deslocar a curva de resistividade em mais de 40% — a SEV captura essa assinatura em profundidade.

Metodologia e escopo

Contexto geotécnico local

Uma subestação projetada em Luziânia com base apenas em tabelas de resistividade de literatura corre o risco de subdimensionar a malha de aterramento — e aí o custo de refazer depois que a concessionária reprova o teste de injeção é ordens de grandeza maior que o de uma campanha de SEV preventiva. Já acompanhamos obra em que a curva de resistividade aparente caiu de 800 Ω·m nos primeiros metros para menos de 60 Ω·m aos 20 m de profundidade, mudando completamente o projeto da malha. Outro cenário delicado é a presença de rocha sã muito rasa: se o AB/2 não for aberto o suficiente, o modelo geoelétrico simplesmente não enxerga o horizonte condutivo profundo e o projetista toma decisão sobre dado truncado. Por isso insistimos em campanhas com abertura máxima compatível com a profundidade de interesse, respeitando a NBR 7117 e documentando cada ponto de inflexão da curva.

Parâmetros técnicos

Marco normativo

ABNT NBR 7117:2012 — Medição de resistividade elétrica e parâmetros de aterramento, ABNT NBR 15749:2009 — Medição de resistência de aterramento e potenciais na superfície do solo, IEEE Std 80 — Guide for Safety in AC Substation Grounding (referência complementar para malhas)
